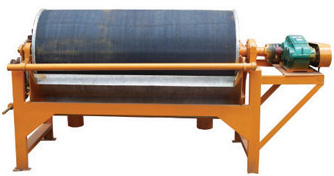

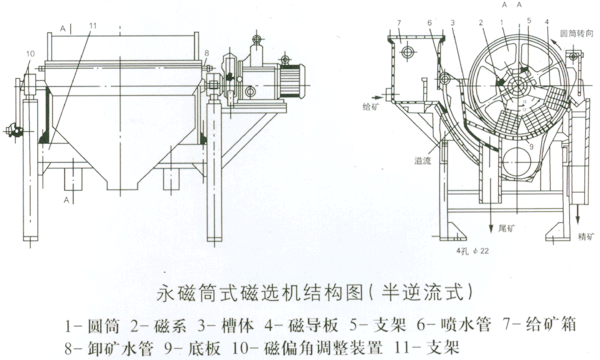

CTS、CTN、CTB系列永磁筒式磁選機磁場分旋轉式、固定式兩種機構，固定式主要適用于弱磁場濕式選別細顆粒的強磁性物質，或者除去非磁性礦物中的強磁性礦物，當漿流入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被分選后排除，而吸附在圓筒表面的強磁性礦物隨圓筒的旋轉被帶出磁場區。旋轉式適用于細粒強（中強）磁性礦物的干選，由于高速旋轉的作用，使磁性顆粒的磁滾翻次數大大高于普通磁選機，這對于破環磁團聚，提高富礦比具有顯著的效果，礦物經分選后被分離成磁性物和非磁性物兩種，分別從各自的排礦口排出該機，適用于礦石粒度為0.6-6mm的粗選和精選?！?同一圓筒可配三種槽體，即順流槽（CTS）選別粒度≤6mm，逆流糟（CTN）選別粒度≤0.6mm，半逆流槽（CTB）選別粒度≤1mm。
主要技術參數：
|
型號
|
圓筒尺寸
（筒徑×筒長）
mm
|
磁表面磁感應強度mT
|
處理能力
|
電機
功率
kw
|
筒體
轉速
r/min
|
機器
總重
kg
|
說明
|
|||
|
磁極幾
何中心值
|
掃選區
平均值
|
磁
感應強度
|
T/h
|
M3/h
|
||||||
|
CTS(N、B)-46
|
400×600
|
—
|
130
|
160
|
1～3
|
5
|
1.1
|
45
|
600
|
|
|
CTS(N、B)-66
|
600×600
|
—
|
145
|
170
|
1～10
|
16
|
1.1
|
40
|
750
|
永磁
|
|
CTS(N、B)-69
|
600×900
|
—
|
145
|
170
|
8～5
|
24
|
1.1
|
40
|
830
|
|
|
CTS(N、B)-612
|
600×1200
|
—
|
145
|
170
|
10～20
|
32
|
2.2
|
40
|
990
|
|
|
CTS(N、B)-618
|
600×1800
|
—
|
145
|
170
|
15～30
|
48
|
2.2
|
40
|
1330
|
|
|
CTS(N、B)-712
|
750×1200
|
120
|
155
|
180
|
15～30
|
48
|
3
|
35
|
1500
|
|
|
CTS(N、B)-718
|
750×1800
|
120
|
155
|
180
|
20～45
|
72
|
3
|
35
|
2100
|
永磁
|
|
CTS(N、B)-918
|
900×1800
|
148
|
165
|
190
|
25～55
|
90
|
4
|
28
|
2900
|
|
|
CTS(N、B)-924
|
900×2400
|
148
|
165
|
190
|
35～70
|
110
|
4
|
28
|
3500
|
|
|
CTS(N、B)-1018
|
1050×1800
|
148
|
165
|
190
|
40～75
|
120
|
5.5
|
22
|
4000
|
|
|
CTS(N、B)-1021
|
1050×2100
|
148
|
165
|
190
|
45～88
|
140
|
5.5
|
22
|
4500
|
|
|
CTS(N、B)-1024
|
1050×2400
|
148
|
165
|
190
|
52～100
|
130
|
5.5
|
22
|
5000
|
左右式
|
|
CTS(N、B)-1030
|
1050×3000
|
160
|
240
|
280
|
65～125
|
200
|
7.5
|
22
|
6200
|
|
|
CTS(N、B)-1218
|
1200×1800
|
148
|
165
|
190
|
47～90
|
140
|
5.5
|
19
|
5800
|
|
|
CTS(N、B)-1224
|
1200×2400
|
148
|
165
|
190
|
82～120
|
192
|
7.5
|
19
|
6200
|
|
|
CTS(N、B)-1230
|
1200×3000
|
148
|
165
|
190
|
80～150
|
240
|
7.5
|
19
|
6200
|
|
|
CTS(N、B)-1530
|
1500×3000
|
180
|
240
|
300
|
90～170
|
270
|
11
|
14
|
8100
|
|
|
CTS(N、B)-1540
|
1500×4000
|
180
|
240
|
300
|
115～220
|
350
|
11
|
14
|
9300
|
|
